ЮНИТЭК-РДНК-400-5494-2

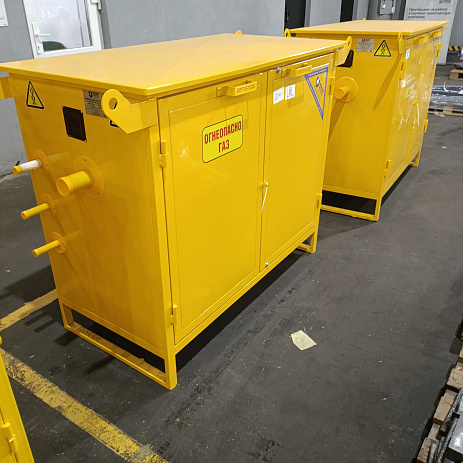

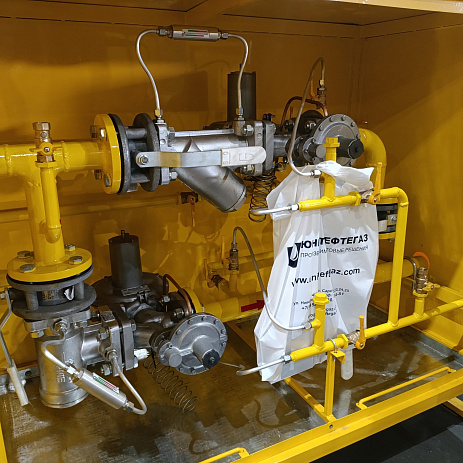

ГРПШ ЮНИТЭК‑РДНК‑400‑5494‑2 — шкафной газорегуляторный пункт для снижения и стабилизации давления природного газа.
Основные функции:
- редуцирование высокого или среднего давления газа до низкого (в диапазоне 2,0–5,0 кПа);
- автоматическое поддержание выходного давления в заданных пределах;
- защита системы от аварийных ситуаций.
Ключевые особенности:
- две линии редуцирования (основная и резервная) — обеспечивают бесперебойную подачу газа при ремонте или неисправности одной из линий;
- встроенная система безопасности: предохранительный сбросной клапан (КПС‑Н) сбрасывает излишки газа при превышении давления, а предохранительно‑запорный клапан полностью перекрывает подачу, если ситуация не нормализуется;
- очистка газа от механических примесей за счёт фильтра с датчиком перепада давления;
- контроль параметров — на выходе установлен манометр;
- работоспособность в широком температурном диапазоне: от −40 до +60 °С.
Технические параметры:
- регулятор давления — РДНК‑400;
- максимальная пропускная способность — 300 м³/ч (при входном давлении 0,6 МПа);
- условный проход патрубков — Ду 50;
- масса — не более 150 кг.
Пункт выполнен в металлическом шкафу; по запросу комплектуется обогревом и узлом учёта расхода газа.

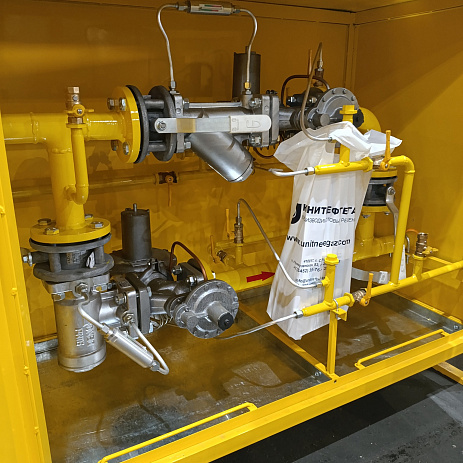

- Шаровые краны (входной и выходной);
- Фильтр газа с датчиком перепада давления (ДПД);
- Регулятор давления газа РДНК‑400 со встроенным ПЗК и ПСК;
- Резервная линия редуцирования;
- Манометр выходного давления;
- Предохранительный сбросной клапан КПС‑Н;
- Предохранительно‑запорный клапан (встроенный в РДНК‑400);
- По запросу — узел учёта расхода газа.

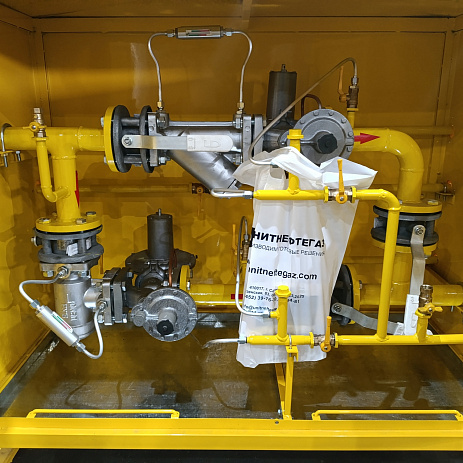

В газорегуляторном пункте шкафного типа ЮНИТЭК‑РДНК‑400‑5494‑2 газ проходит многоступенчатую обработку перед подачей потребителю. Процесс начинается с поступления среды через входной кран. На следующем этапе поток очищается в фильтре — из него удаляются механические примеси, способные повредить оборудование.
Затем газ направляется к регулятору давления РДНК-400: устройство корректирует показатель, приводя его к требуемым значениям. После стабилизации параметров поток проходит через выходной кран и поступает к конечному потребителю.
Контроль давления на выходе обеспечивается установленным манометром. При превышении допустимых значений первым срабатывает предохранительный сбросной клапан — он сбрасывает избыточный газ в атмосферу. Если давление продолжает расти, в работу вступает предохранительно‑запорный клапан: он полностью блокирует подачу газа, исключая риск аварийной ситуации.
Особенность модели ЮНИТЭК‑РДНК‑400‑5494‑2 — наличие двух линий редуцирования: основной и резервной. Такая конфигурация гарантирует непрерывность газоснабжения. В случае неисправности или при проведении регламентных работ на основной линии система автоматически переключается на резервную. Обе линии реализованы по идентичной схеме и обеспечивают стабильное и надёжное снабжение потребителей газом.
| Параметр | Значение |
|---|---|
| Наименование | ГРПШ ЮНИТЭК‑РДНК‑400‑5494‑2 |
| Регулятор давления газа | РДНК‑400 |
| Регулируемая среда | Природный газ по ГОСТ 5542‑87 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 5,0 |
|
Пропускная способность, м³/ч (при входном давлении 0,6 МПа) |
300 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки ПЗК при повышении давления | (1,2 — 1,8) Pвых |
| Диапазон настройки ПЗК при понижении давления | (0,2 — 0,5) Pвых |
| Предохранительный сбросной клапан | КПС‑Н |
| Давление срабатывания ПСК, кПа | 2,0 — 6,5 |
| Количество линий редуцирования | 2 (основная и резервная) |
| Температура окружающего воздуха, °С | −40 … +60 |
| Система обогрева | Газовое «ДА» / «НЕТ» (по запросу) |
| Расход для системы обогрева, м³/ч | 0,05 ± 15% |
| Условный проход входного патрубка, мм | Ду 50 |
| Условный проход выходного патрубка, мм | Ду 50 |
| Условный проход импульса, мм | Ду 15 |
| Тип соединения | Сварное, по ГОСТ 16037‑80 |
| Межремонтный интервал (ТР, ТО), лет | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг, не более | 150 |
