ГРПШ-РДГ-50В25-11-4-552-ОГ-У1-Т Газсерт
ГРПШ-РДГ-50В25-11-4-552-ОГ-У1-Т Газсерт предназначен для понижения давления газа — с высокого или среднего до низкого уровня. Оборудование автоматически стабилизирует давление на выходе и в случае резкого отклонения показателя от допустимых значений оперативно перекрывает подачу газа, обеспечивая безопасность системы.
В составе ГРПШ-РДГ-50В25-11-4-552-ОГ-У1-Т Газсерт используются регуляторы газа РДГ‑50В.
Для учёта расхода газа можно установить разные измерительные комплексы: как коммерческий узел с электронным корректором, так и технологический — на базе счётчиков RVG, СГ и других моделей.
ГРПШ-РДГ-50В25-11-4-552-ОГ-У1-Т Газсерт применяют в системах газоснабжения — они подходят и для жилых зданий, и для промышленных объектов.
Производство пунктов осуществляется в соответствии с техническими условиями ТУ 4859‑001‑75954496‑2005.
- ГРПШ — газорегуляторный пункт шкафного типа: всё оборудование размещено в защищённом металлическом шкафу.
- РДГ‑50В25 — регулятор давления газа: номинальный диаметр 50 мм, исполнение В, диаметр седла 25 мм.
- 11‑4‑552 — конструктивное исполнение/вариант комплектации (типоразмер, схема обвязки, особенности узлов).
- ОГ — наличие обогрева (обычно электрический или газовый обогреватель для работы при низких температурах).
- У1‑Т — климатическое исполнение и категория размещения по ГОСТ 15150: умеренный климат, эксплуатация на открытом воздухе с защитой от прямого воздействия осадков.
Точная стоимость и комплектация ГРПШ-РДГ-50В25-11-4-552-ОГ-У1-Т Газсерт формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com

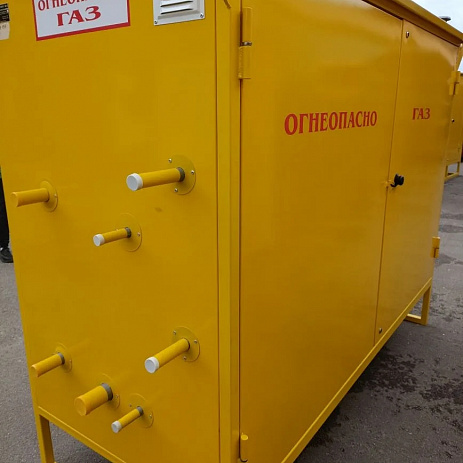

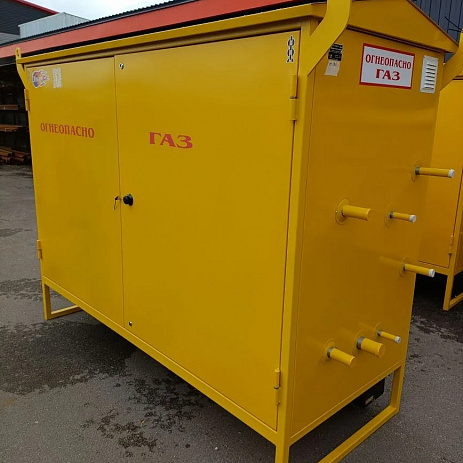

ГРПШ‑РДГ‑50В25‑11‑4‑552‑ОГ‑У1‑Т («Газсерт») — это газорегуляторный пункт в металлическом шкафу, объединяющий комплект специализированного оборудования для работы с природным газом.
Принцип действия установки достаточно прост: газ подаётся через входной кран и трубопровод, далее проходит очистку в фильтре, а затем поступает в регулятор давления РДГ‑50. В регуляторе давление снижается до нужного уровня и далее автоматически удерживается в заданных пределах. После этого газ через выходной кран направляется к конечному потребителю.
Безопасность эксплуатации обеспечивают защитные устройства: сбросной клапан устраняет избыточное давление, а предохранительно‑запорный — полностью перекрывает подачу газа при критических отклонениях параметров.
Контроль рабочих показателей реализован с помощью манометров: они фиксируют давление на входе в систему и позволяют отслеживать перепад давления после фильтра — это помогает оценивать степень его загрязнённости.
Установка предусматривает две линии редуцирования. Обычно вторая линия используется как резервная — например, во время техобслуживания или ремонта основной. При этом конструкция допускает одновременную работу обеих линий, если этого требует технологический режим.
Дополнительно в составе пункта предусмотрены продувочные линии — они нужны для подготовки и обслуживания оборудования.
| Технические характеристики ГРПШ-РДГ-50В25-11-4-552-ОГ-У1-Т | |
|---|---|
| Регулятор давления газа | РДГ-50В/25 |
| Рабочая среда | Природный газ по ГОСТ 5542-2014 |
| Максимальное входное давление | 1,2 МПа (12 кгс/см²) |
| Диапазон выходного давления | 0,06–0,6 МПа (60–600 кПа) |
| Диаметр седла регулятора | 25 мм |
| Номинальный диаметр (DN) | 50 мм |
| Неравномерность регулирования | ±10% от Pвых |
| Класс точности редуцирования | 10 |
| Диапазон настройки ПЗК по повышению давления | (1,25–1,5) · Pвых |
| Диапазон настройки ПЗК по понижению давления | (0,15–0,5) · Pвых, не менее 0,001 МПа |
| Давление срабатывания ПСК | 1,15 · Pвых |
| Точность срабатывания ПЗК (Pвых > 0,005 МПа) | ±5% |
| Точность срабатывания ПЗК (Pвых ≤ 0,005 МПа) | ±10% |
| Тип обогрева | Газовый (ОГ) |
| Расход газа на обогрев | 0,05 м³/ч ±15% |
| Система телеметрии | Да (Т) |
| Климатическое исполнение | У1 (от −40 до +60 °C) |
| Присоединение входного патрубка | DN 50, фланцевое по ГОСТ 33259-2015, PN 1,6 МПа |
| Присоединение выходного патрубка | DN 65 (в зависимости от расхода) |
| Габариты шкафа (Д × Ш × В) | 1500 × 1050 × 1500 мм |
| Масса, не более | 400 кг |
| Межремонтный интервал (ТР, ТО) | 3 года |
| Средний срок службы | 15 лет |
| Сертификация | Газсерт |
